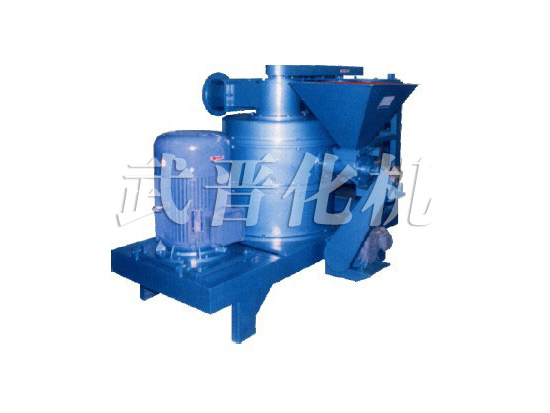

產品特點與用途QCF 型系列分級式超細粉碎機是一種新型、先進粉碎設備，廣泛應用于化工、塑料、醫藥、染料、農藥、涂料、食品等行業的物料粉碎。本機是一種立式?jīng)_擊式粉碎機，粉碎室內設有分級裝置，在不停機的情況下，只要調節分級葉輪轉速，就可控制產品所需的粒度，并具…
產品特點與用途
QCF 型系列分級式超細粉碎機是一種新型、先進粉碎設備，廣泛應用于化工、塑料、醫藥、染料、農藥、涂料、食品等行業的物料粉碎。
本機是一種立式?jīng)_擊式粉碎機，粉碎室內設有分級裝置，在不停機的情況下，只要調節分級葉輪轉速，就可控制產品所需的粒度，并具有自冷功能，特別適用于塑性、纖維物料及礦物料粉碎。具有操作方便，結構緊湊、新穎、使用壽命長，維修方便等特點。

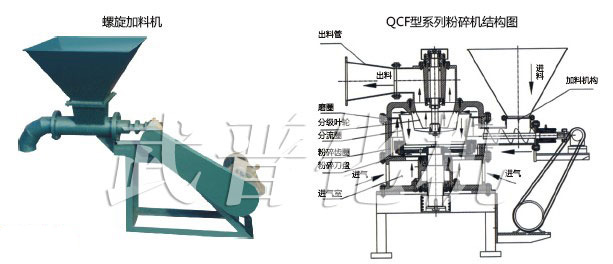

主要結構及工作原理
該機豐要由螺旋加料機、粉碎室、粉碎刀盤、齒圈、分級葉輪、分流圈、分級室等組成。
物料經螺旋加料機送入粉碎室內，由粉碎刀片的高速沖擊和剪切，同時受到渦流產生的高頻振動而被粉碎。細粉在負壓作用下，經分流圈、分級室分級進入集料管道后排出收集；粗粉由于分級葉輪的高速旋轉產生的離心力的作用，被甩至分流圈返同粉碎室繼續粉碎。
| 名稱/參數/型號 | QCF-400 | QCF-700 | |
|
全套動力
|
粉碎盤 | 22 | 45 |
| 分級葉輪 | 4 | 7.5 | |
| 螺旋加料機 | 0.55 | ||
| 風機 | 11 | 18.5 | |
| 關風機 | 0.55 | 0.55 、0.75 | |
| 轉速(r/min) | 粉碎刀盤 | 4800 | 3000 |
| 分級葉輪 | 700-2700 | 600-2400 | |
| 螺旋加料機 | 20-100 | ||
| 風量(m2/h) | 2200-3600 | 4000-7500 | |
| 粉碎細度 | 10-300 | ||
| 產量(kg/h) | 30-800 | 50-1500 | |
| 產考重量 | 1000 | 2000 | |
| 外形尺寸(長x寬x高)mm | 1670x1120x1095 | 2140x1400x1300 | |
主要技術參數
| 型號 | 型號 | 型號 |
| 主軸轉速 | 主軸轉速 | 主軸轉速 |
| 粉碎細度（ 立德粉） | 粉碎細度（ 立德粉） | 粉碎細度（ 立德粉） |
| 產量(立德粉) | 產量(立德粉) | 產量(立德粉) |
| 配用電機 | 配用電機 | 配用電機 |
| 出風口風量 | 出風口風量 | 出風口風量 |
| 出風口風速 | 出風口風速 | 出風口風速 |
| 外形尺寸 | 外形尺寸 | 外形尺寸 |
| 整機重量 | 整機重量 | 整機重量 |
| 三角帶規格 | 三角帶規格 | 三角帶規格 |
. 粉碎機和電動機應有牢固的混凝土基礎，不能反轉。
. 機殼內不得有任何雜物，轉動旋轉部件沒有碰撞現象，方可開車。
. 細物料粉碎細度不符合要求時，可進行調節。(出廠時斜刀片與斜襯套間隙2-3mm，立德粉的粉碎細度可達44um（ 320目）。
. 粉碎機產量與風^和細度有關系，合理調正進風口的風量，并保證出料口的暢通，町適當提高產量。
. 本機執行Q／3204B1T001- 2003《FW一400型渦輪粉碎機》；
. 如有結構變動，恕不通知用戶；
. 如有說明書內容以外的特殊要求，請征合同注明。
